Болты DIN 933

Болты DIN 933

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов конструкций и оборудования совместно с гайками соответствующего размера резьбы.

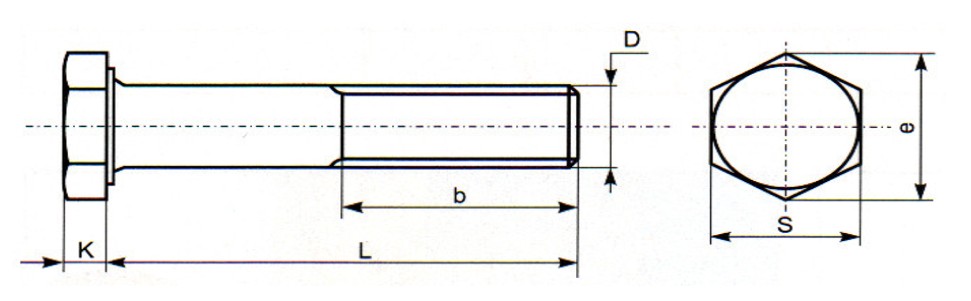

Номинальный диаметр резьбы d мм 4 5 6 8 10 12 14 16 18 20 22 24 27 30
Высота головки k мм 2,8 3,5 4 5,3 6,4 7,5 8,8 10 12 12,5 14 15 17 18,7
Диаметр описанной окружности, не менее e мм 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,1 33,53 35,98 45,2 50,85
Длина резьбы b м 7,5 8,63 10,89 14,2 18,72 20,88 23,91 26,17 29,56 32,95 35,03 39,55 45,2 50,85
Размер под ключ s мм 6,64-7 7,64-8 9,64-10,00 12,57-13,00 16,57-17,00 18,48-19,00 21,16-22,00 23,16-24,00 26,15-27,00 29,16-30,00 31,00-32,00 35,00-36,00 40,00-41,00 45,00-46,00
Шаг резьбы мм 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 3 3 3,5
Аналоги:
  • DIN 931 - Болт с шестигранной головкой и неполной резьбой;
  • ISO 4017 - Болт с шестигранной головкой с резьбой до головки;
  • ГОСТ 7798-70 - Болт с шестигранной головкой, класс точности B;
  • ГОСТ 7805-70 - Болт с шестигранной головкой
Болт с полной резьбой 6

Болт с полной резьбой 6

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 8

Болт с полной резьбой 8

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 10

Болт с полной резьбой 10

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 12

Болт с полной резьбой 12

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 14

Болт с полной резьбой 14

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 16

Болт с полной резьбой 16

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 18

Болт с полной резьбой 18

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 20

Болт с полной резьбой 20

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 22

Болт с полной резьбой 22

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..

Болт с полной резьбой 24

Болт с полной резьбой 24

Болты с шестигранной головой полной резьбой применяются для монтажа, соединения, крепления элементов..
